MANUAL DE ORIENTAÇÃO AO FRANQUEADO
Comunicação Externa | FILIAIS
Ter uma fachada padronizada é como ter uma identidade visual única que faz toda a diferença. Além de transmitir confiança e profissionalismo, uma fachada uniforme facilita a memorização da marca por todos.

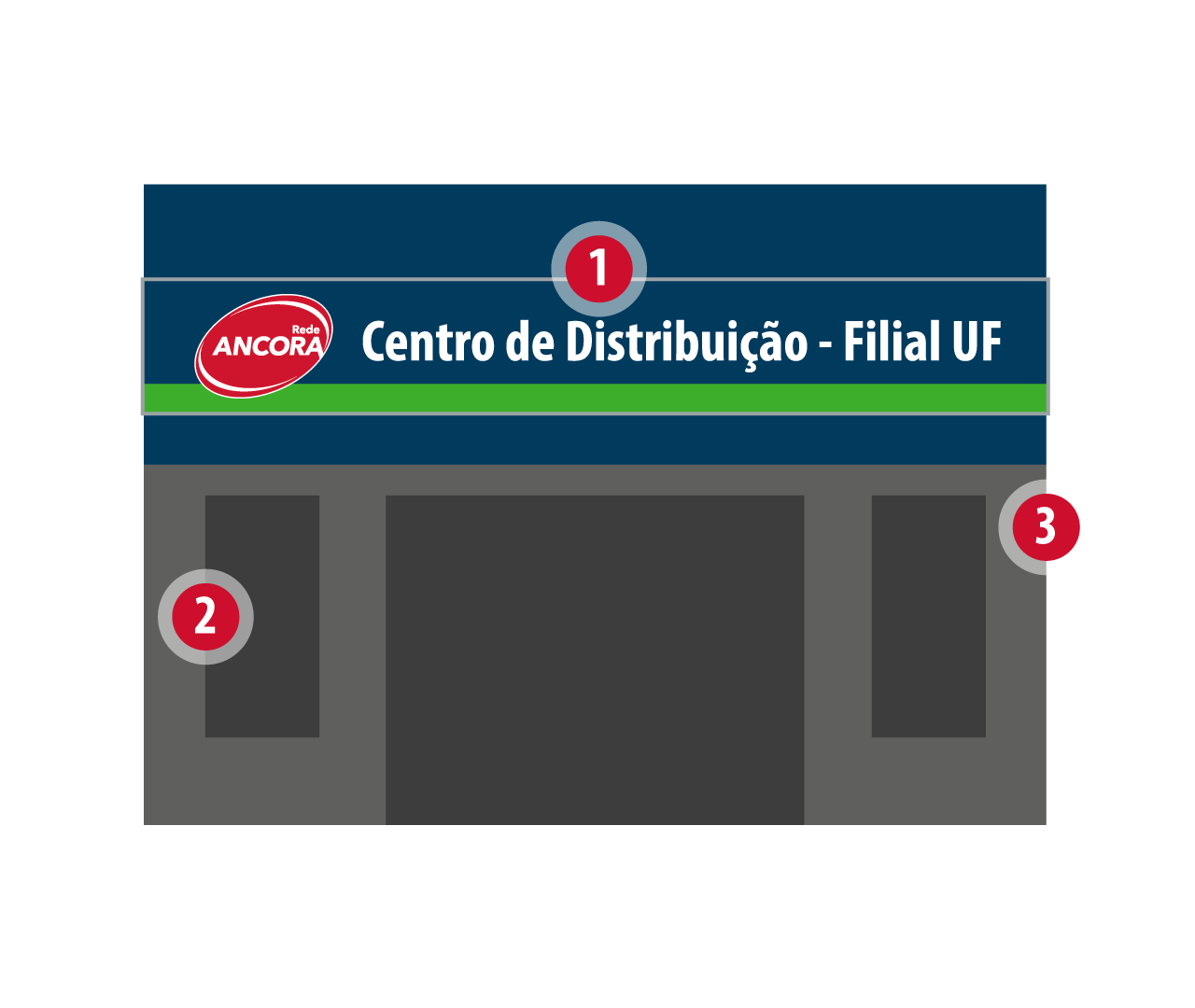

Composição Padrão
Fique atento!
A fachada da filial não deve utilizar o pórtico verde, pois esse elemento é exclusivo das franquias.
Consulte sempre as regras e manuais de posturas do seu município antes de executar a fachada da filial, pois em alguns casos isso poderá alterar as regras e proporções de aplicações dos engenhos publicitários.
Cores e Materiais
O uso padronizado das cores institucionais garante uniformidade entre as unidades da Rede ANCORA, facilitando a identificação visual da marca. A aplicação correta das cores contribui para manter uma apresentação profissional e alinhada ao padrão corporativo.
Texturas e Acabamentos
- Preferência por superfícies foscas e acetinadas.
- Evitar o uso de materiais brilhantes, lustrosos ou polidos.
Referências de Materiais
A referência principal de tonalidades deverá ser sempre o Catálogo PANTONE, os itens citados abaixotratam-se de referências secundárias, onde desconsideramos tipo do material, durabilidade e resistência.
Ponto de Atenção
Não é permitida a pintura ou desenho manual de elementos informativos para evitar distorções nas proporções.
Azul
PANTONE 302C
CMYK 100 074 040 033
RGB 000 058 093
HEXADECIMAL #003A5D
Tintas
- CORAL | Azul Planetário | 22BB 08/161
- SHERWIN WILLIAMS | Paisagem Marinha | SW 9177
- SUVINIL | Estrela Intensa
ACMs
- EASY BOLD | Azul Cobalto Fosco | AZ2767F
- PROJETO ALUMÍNIO | Azul Cobalto Fosco | 6848
- UNITRAMA | UNIBOLD | Azul Noturno Fosco | UNI 8854
Adesivos
- ORAFOL | ORACAL Linha 651M | Cor 562 Deep Sea Blue (Fosco)
VERDE
PANTONE 361C
CMYK 076 004 100 000
RGB 061 174 043
HEXADECIMAL #3DAE2B
Tintas
- SHERWIN WILLIAMS |Jolly Green Fosco | SW 6931
ACMs
- EASY BOLD Verde Sicredi Fosco | VE361F
- UNITRAMA | UNIBOLD | Verde Folha Fosco | UNI 8838
Adesivos
- ORAFOL | ORACAL Linha 651M | Cor 064 Yellow Green (Fosco)
vermelho
PANTONE 186C
CMYK 012 100 091 003
RGB 206 014 045
HEXADECIMAL #CE0E2D
Apenas metais especificados em projeto, geralmente elementos divisórios e decorativos definidos por projeto individual.
ACMs
- EASY BOLD | Vermelho Fosco | VM185F
- UNITRAMA | UNIBOLD | Vermelho Vivo Fosco | UNI 8830
Adesivos
- ORAFOL | ORACAL Linha 651M | Cor 031 Red (Fosco)
- ALLTAK | Tuning | Saind Red 18S32 (Fosco)
CINZA ESCURO
PANTONE 7540C
CMYK 011 006 000 067
RGB 075 079 084
HEXADECIMAL #4B4F54
Tintas
- CORAL | Esmalte Sintético Fosco | Grafite Escuro
- SHERWIN WILLIAMS | Esmalte Sintético Fosco | Grafite Escuro
- SUVINIL Esmalte | Grafite Escuro | Fosco | RM192
CINZA CLARO
PANTONE 422C
CMYK 042 030 031 000
RGB 154 162 165
HEXADECIMAL #9AA2A5
Tintas
- SUVINIL | Crômio | B161
- SUVINIL | Elefante | D161
branco
CMYK 000 000 000 000
RGB 255 255 255
HEXADECIMAL #FFFFFF
Tintas
- CORAL | Branco Gelo
- SUVINIL | Branco Puro | N501
PRETO
CMYK 000 000 000 100
RGB 000 000 000
HEXADECIMAL #000000
Tintas
- CORAL | Preto
- SUVINIL | Preto absoluto | R756
Tipografia
Fonte para o nome da filialem destaque:
Myriad Pro Condensed Bold
Tamanho, Posicionamento e Proporções
Testeira
Área de aplicação
20% da área total da fachada
Exemplo
Passo 1
Encontrar a Área total da fachada: Altura (A) x Largura (L)
Passo 2
Encontrar os 20% da fachada
Passo 3
A largura da testeira sempre será igual à largura da fachada
Encontrar a Altura da Testeira (T):
Área Limite da Testeira ÷ Largura da Testeira
Passo 4

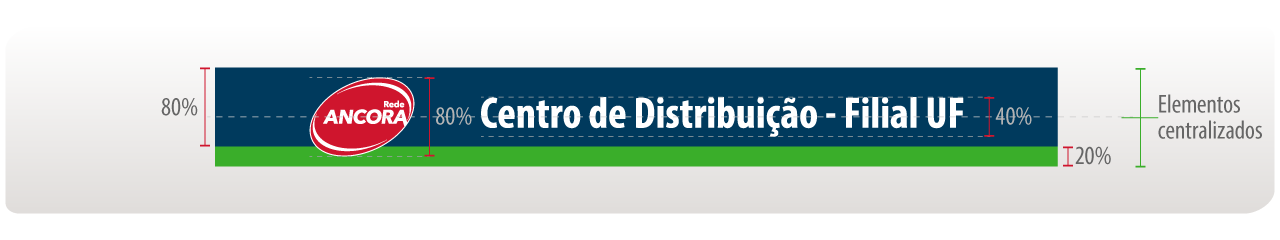

Elementos da Testeira
A testeira deve seguir rigorosamente o padrão visual da Rede ANCORA, utilizando o fundo azul institucional com faixa verde na base. O logotipo da Rede ANCORA deve estar posicionado no lado esquerdo, sobrepondo parcialmente a faixa verde. A direita, deve ser aplicado a identificação da filial (“Centro de Distribuição - Filial UF”) na cor branca, escrito com a fonte Myriad Pro Condensed Regular, com a primeira letra maiúscula e as demais minúsculas. Todos os elementos devem estar centralizados horizontalmente, respeitando as proporções e alinhamentos definidos para a marca.
Corrimãos
Altura padrão geral
A altura ideal para a instalação de corrimãos é entre 0,92 m e 1,00 m, medida do piso acabado até o topo do corrimão.
Corrimãos em escadas
Devem ser instalados a 0,92 m de altura em relação ao piso da escada.
Corrimãos em rampas
A altura deve estar entre 0,92 m e 1,00 m, conforme o projeto e a inclinação da rampa.
Elementos e Layout

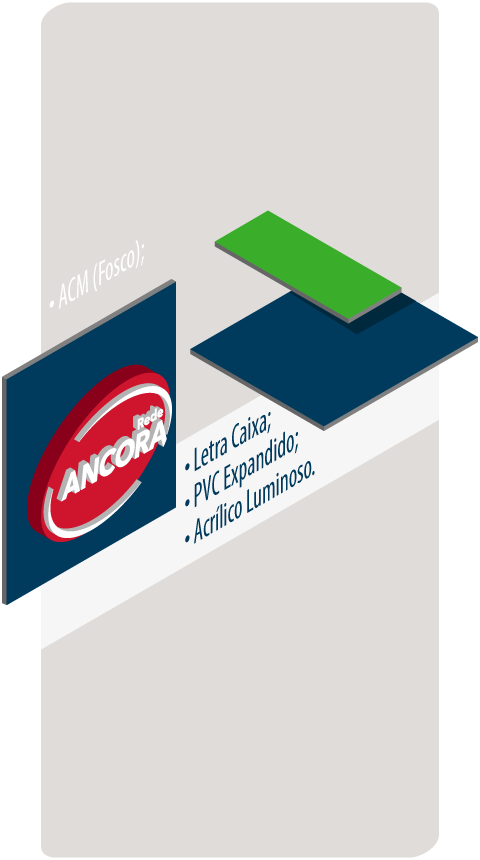

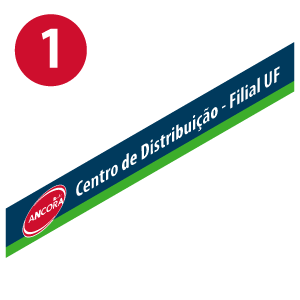

Testeiras
A escolha do material da base (fundo azul e faixa verde inferior) pode variar conforme a estrutura da fachada. Recomenda-se a utilização de materiais como:
BASE (FUNDO) - FAIXA 'AZUL' E 'VERDE'
Faixa "Azul"
- ACM (Fosco);
Faixa "Verde"
- ACM (Fosco) sobrepondo o material utilizado para faixa "azul" (Base).
- 3mm: Ideal para fachadas de menores (Prédios até 6m de altura).
- 4mm: Indicada para fachadas maiores (Prédios acima de 6m de altura).
- 6mm: Utilizada em fachadas de grande escala (Galpões) e em locais com ventos fortes.
► Observação: Sugerimos a utilização dos materiais acima visando a maior durabilidade e a qualidade do acabamento.
FONTE
Identificação da filial:
- Myriad Pro Condensed Regular

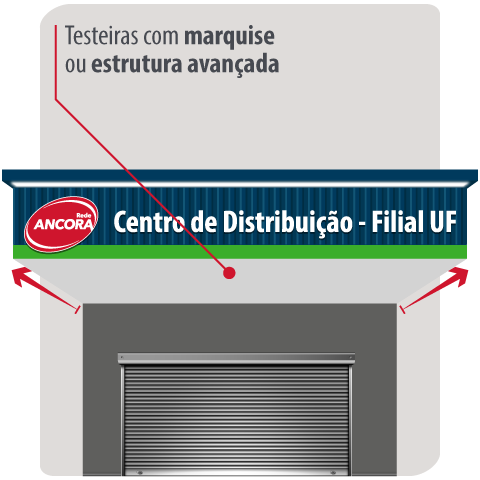

TESTEIRAS COM MARQUISE OU ESTRUTURA AVANÇADA
Acabamento do Forro/Parte Inferior
Fique atento!
Não é permitida a inserção de quaisquer tipos de elementos, telefones, marcas e/ou textos na testeira.

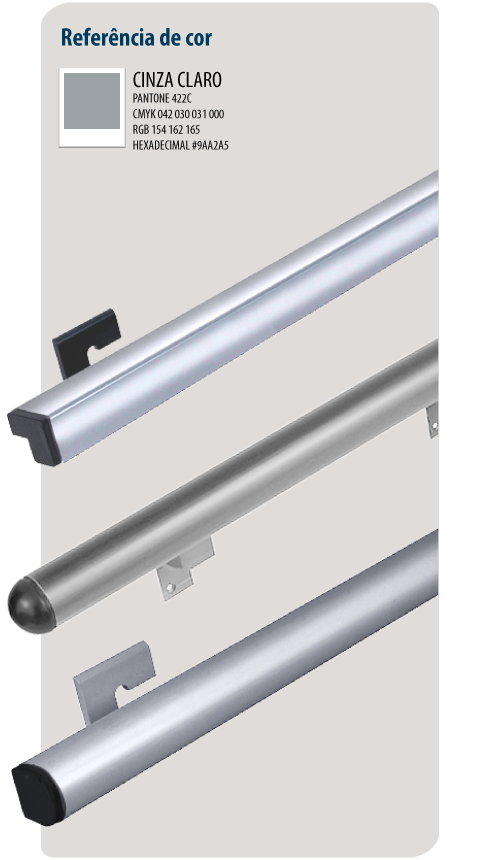

Corrimãos
Cor padrão:
- Cinza Claro
Esse tom garante contraste visual adequado, conforme a NBR 9050:2020, que exige diferenciação entre corrimão e superfície de fundo.
Acabamentos como cinza prateado ou inox escovado também são aceitos, pois oferecem contraste contra o grafite.
Em caso de acabamento metálico brilhante (aço inox polido, galvanizado ou alumínio natural), o reflexo auxilia na visibilidade.
► Atenção: Evite tons de cinza muito próximos à parede (como grafite + chumbo escuro), pois reduzem o contraste.
Segurança:
- A instalação deve garantir um apoio firme e eficaz durante o uso.
- Corrimãos devem ser contínuos, sem interrupções bruscas, e possuir superfície com boa aderência (grip) para evitar escorregamentos.
Materiais e Formato:
- Devem ser fabricados com materiais que ofereçam durabilidade, conforto ao toque e resistência ao desgaste.
- O formato deve facilitar a pegada segura, evitando cantos vivos ou arestas.
Extremidades:
- As extremidades devem ser arredondadas ou dobradas em direção à parede ou piso, evitando projeções perigosas ou arestas cortantes.
- O objetivo é prevenir acidentes e garantir segurança no manuseio.
Iluminação

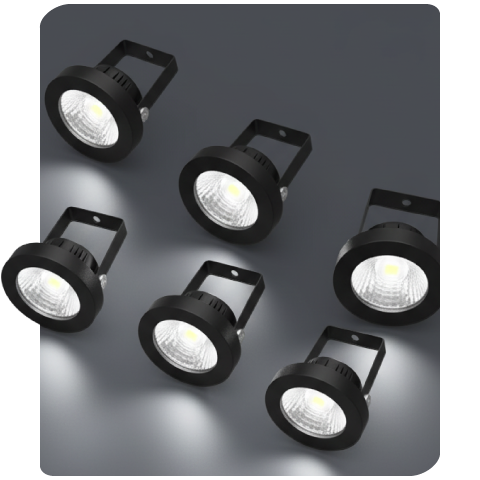

Estrutura da Iluminação
- • Utilizar luminárias “focais” com lâmpadas “direcionais”, com corpo metálico resistente à intempérie (IP65 ou superior).
- Evitar lâmpadas expostas ou sistemas provisórios. Toda estrutura deve ter acabamento técnico e fixação segura.
- Quando necessário, utilizar eletrocalhas ou calhas metálicas com pintura na cor da fachada para condução dos fios.
Intensidade e Temperatura de Cor
Temperatura de cor recomendada
A iluminação deve ser de tonalidade branco neutro, com temperatura entre 3500K e 4500K.
Intensidade luminosa
A intensidade luminosa deve garantir visibilidade clara da marca e elementos visuais a pelo menos 15 metros de distância, do observador até a testeira, em ambiente urbano noturno.
Em locais com alta concorrência visual, pode-se aumentar o fluxo luminoso, respeitando os limites urbanos da cidade.
Importante
Não é permitida a inclusão de elementos, marcas ou textos que não estejam aprovados pelo Departamento de Marketing.
Considerações Finais
Este manual orienta a aplicação correta dos elementos visuais nas fachadas das filiais da Rede ANCORA. O objetivo é garantir uniformidade na identidade da marca e facilitar a execução dos projetos por parte das equipes responsáveis.
O processo de desenvolvimento da comunicação externa deve ser acompanhado e validado pelo Departamento de Marketing.
